DT Konfigurator - CAD Daten
Anzeigen der CAD AbbildungenFür verschiedene Produkte können Sie sich im DT Konfigurator Abbildungen ihres Produktes ansehen. Der Bereich CAD wird angezeigt sobald eine vollständige Bestellnummer ermittelt werden konnte. Auswahl der SichtProduktabhängig stehen folgende Ansichten zur Verfügung:
Klicken Sie zur Auswahl auf die gewünschte Ansicht.
Bei komplexeren Produkten kann die Erzeugung der 3D-CAD-Daten einige Minuten dauern. Sie können aber währenddessen ohne Datenverlust in anderen Navigationsbereichen weiterarbeiten.
Ansicht der Komponente wählenÜber die Toolbar können Sie bei den meisten Produkten die anzuzeigende Seite frei wählen.
3D Grafik ansehenÜber die Toolbar können Sie in der 3D Ansicht die dargestellte Grafik:

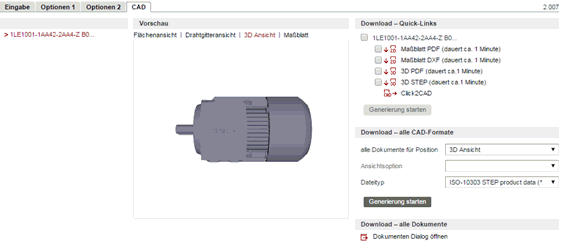

Herunterladen der CAD DatenFür verschiedene Produkte können Sie sich im Navigationsbereich CAD mit Hilfe der Funktion Herunterladen CAD-Abbildung bzw. das Modell ihres Produktes abspeichern Der Bereich CAD wird angezeigt sobald eine vollständige Bestellnummer ermittelt werden konnte. Produktspezifisch werden unterschiedliche Ansichten und Datenformate angeboten. Bitte prüfen Sie direkt im entsprechenden Konfigurator welche Optionen für Ihr Produkt verfügbar sind.
Importieren des CAD Modells in eine CAD AnwendungFür verschiedene Produkte können Sie sich im Navigationsbereich CAD mit Hilfe der Funktion CAD2Click das Modell des Produktes in eines der gängigen CAD Systeme importieren. Der Bereich CAD wird angezeigt sobald eine vollständige Bestellnummer ermittelt werden konnte. Zum Zeitpunkt der Hilfeerstellung sind folgende für CAD-Systeme verfügbar.
|
 |
