SINAMICS web server for SINAMICS S210 (6SL5...)

Web 服务器，用于随时随地进行高效的调试、诊断、维护以及操作员控制和监视

由于使用该 Web 服务器，带有 SINAMICS S210 伺服变频器（新）的 SINAMICS S210 变频调速柜提供了高效的调试、诊断、维护选项以及操作和监视功能。用户可以通过帮助功能和指向特定产品信息、下载、常见问题解答和手册的附加链接来获得支持。
该 Web 服务器可用来访问各种新的调试或参数分配、变频器诊断和远程维护功能以及操作员控制和监视功能，适用于带有 Web 浏览器的联网 PC 或平板电脑和智能手机（经由单独的 WLAN 接入点，例如例如 SINAMICS Smart Adapter ¹⁾）。
下面详细说明所提供的功能。

¹⁾ SINAMICS Smart Adapter 即将上市。

启动屏幕提供变频器状态的快速概览

• 变频器类型、连接的电机以及订货号和安装的固件
• 重要变频器参数可显示运行状态（可配置）
• 连接概览提供有关连接状态的信息（操作单元 - 变频器 - 电机）
• 所有待定故障和警告消息的概览

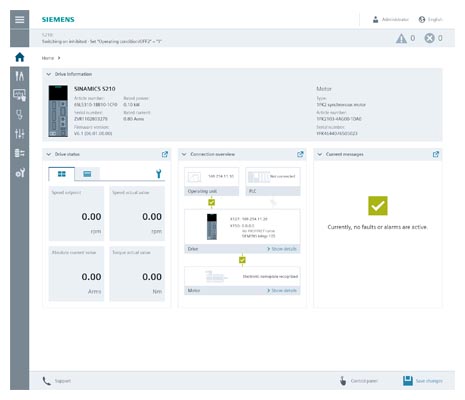

集成到 SINAMICS S210 （新）中的 Web 服务器的启动屏幕

调试

• 快速调试提供有关当前电机/编码器的信息，并提供限值和数字量输入的配置
• 使用一键调整 （OBT） 优化变频器设置
• 轻松方便地调试安全集成功能

通过显示设置电机数据的打开对话框进行快速调试

一键调整（OBT）

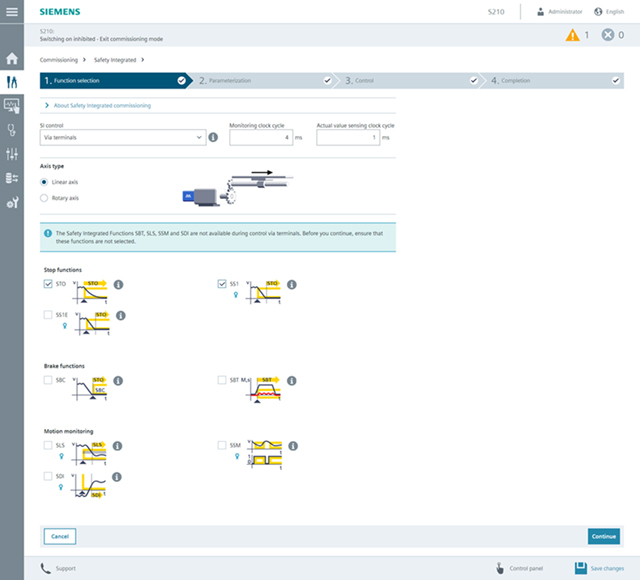

安全集成功能助手

操作员控制与监视

• 可配置的变频器状态，附带数值或趋势显示
• 数字量输入的状态
• 通过控制面板执行传动装置进给，并且可以在屏幕上自由定位

操作员借助变频器状态和控制面板对传动装置进行控制和监视

诊断

• 评估警告和故障信息
• 系统事件评估（诊断缓冲区）
• 安全状态分析
• 连接概览、变频器通信和控制诊断以及状态词

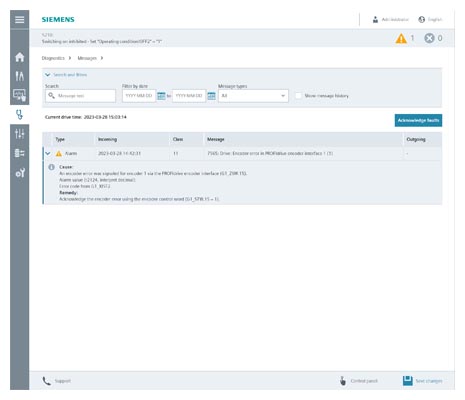

报警视图，具有方便搜索和过滤功能

维修和维护功能

• 监控和调整变频器参数
• 创建、导入和导出用户特定的参数列表
• 备份和恢复变频器配置
• 执行固件更新，也可以通过联网更新
• 管理软件许可证
• 配置变频器柜和 Web 服务器的基本设置（例如变频器的日期和时间）
• 配置和管理用户帐户和访问控制 （UMAC）

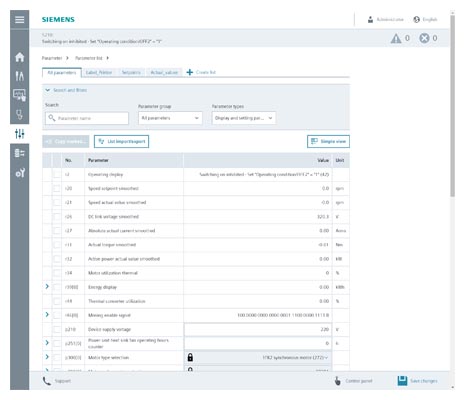

参数列表，用于快速访问变频器参数，也可通过用户定义的参数列表进行访问

支撑架

• 操作员支持，提供有关变频器和用户界面的全面信息
• 轻松访问产品信息，如常见问题解答、软件下载、手册和证书
• 将 html 文档存储在变频器存储卡上时，可以直接从用户界面以上下文相关的方式访问用户手册

支持对话框，可快速访问产品特定信息

调试简便、快速

• 无需安装额外的调试软件。
  调试所需的工具可通过集成的 Web 服务器随时可用。
• 用于设置阈值和内置输入的标准页面
• 通过一键调整（OBT）功能进行简单控制器优化
• 方便地设置故障安全集成功能
• 全面的在线帮助，针对操作说明提供上下文相关访问（需要存储卡）

缩短机器停机时间

• 当前组态和变频器状态的快速概览
• 高效的诊断和维护
• 用多种语言显示可理解的诊断信息和消息，包括问题原因和可采取的纠正措施
• 上下文相关帮助，可选择访问基于 Web 的设备文档，从而快速帮助解决有关变频器功能的问题

便捷的维修和维护功能

• 快速备份和恢复变频器数据
• 方便的固件更新，也可以通过联网更新
• 方便地访问变频器参数
• 用户定义的参数列表，重点关注重要事项
• 通过使用搜索功能和过滤器（例如参数组、参数类型），轻松高效地处理参数列表
• 通过导入/导出用户定义的参数列表，轻松与操作人员交换。
• 用户定义的参数列表可在 SINAMICS Startdrive 和 Web 服务器之间交换。

直接语言选择

• 简体中文，英语，法语，德语，意大利语，西班牙语

可达性

• 通过所有 LAN 或 PROFINET 接口
• 通过 WLAN（例如 SINAMICS Smart Adapter ¹⁾或单独的接入点使用移动设备（例如笔记本电脑/平板电脑和智能手机）
• 通过 PC/笔记本电脑、SIMATIC HMI (> 10”)、附带基于 Chromium 的互联网浏览器的智能手机/平板电脑访问 Web 服务器

¹⁾ SINAMICS Smart Adapter 即将上市。

访问安全性

• 防止未经授权访问变频器功能和数据
• 支持基于角色概念的便捷用户管理
• 轻松设置和管理用户帐户

Web 服务器非常适合不依赖任何专用调试软件或版本的应用程序。只要采取适当的安全措施，即可在本地和远程进行调试、诊断和维护以及操作员控制和监视。

SINAMICS Web 服务器的集成如 SINAMICS S210（新）和服务接口(X127)示例所示

借助 SINAMICS Smart Adapter，通过 SINAMICS S210（新）的服务接口(X127) 无线访问 Web 服务器¹⁾

借助 USB OTG（On-The-Go）以太网适配器，通过 SINAMICS S210（新）的服务接口（X127）访问 Web 服务器

SINAMICS Web 服务器作为连接 Web 客户端（例如 PC、SIMATIC HMI 等）的集成如 SINAMICS S210（新）和 PROFINET 接口 (X150)示例所示

¹⁾ SINAMICS Smart Adapter 即将上市。
