Guided wave radar transmitters

Introducción

Los transmisores de nivel por microondas guiadas utilizan la tecnología TDR (reflectometría de dominio temporal)

TDR (Time Domain Reflectometry) o reflectometría de dominio temporal

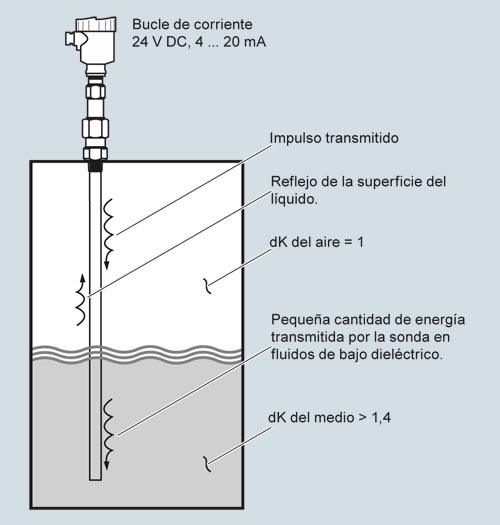

La tecnología TDR trabaja con pulsos electromagnéticos para medir distancias o niveles. Cuando el pulso magnético encuentra una discontinuidad (provocada por la superficie del material), parte de la energía es reflejada. La amplitud (intensidad) de la señal reflejada es proporcional al cambio en las propiedades dieléctricas.

El SITRANS LG incluye un transmisor y una guía-ondas con una impedancia característica en el aire, utilizada como sonda. Con la inmersión de una parte de la sonda en el material, se observa una impedancia inferior debida a un aumento en la constante dieléctrica. Los pulsos electromagnéticos que viajan por la sonda se reflejan cuando cambia la constante dieléctrica.

Detección de interfaz

El transmisor SITRANS LG es apropiado para aplicaciones de medición de nivel y de interfases. El líquido superior debe tener una constante dieléctrica entre 1,6 y 10. La diferencia entre la constante dieléctrica de ambos líquidos debe ser superior a 10. Una aplicación típica sería una mezcla de aceite y agua, un nivel superior de aceite no conductor con una constante dieléctrica de aproximadamente 2, y un nivel inferior de agua muy conductora con una constante dieléctrica de aproximadamente 80. La medición de capas sólo podrá conseguirse cuando la constante dieléctrica del medio superior es inferior a la constante dieléctrica del medio inferior.
