在因为安全原因必须监测门、盖板或防护格栅位置的地方，应当使用带单独按钮头的安全开关。
带单独按钮头的 3SE5 安全开关的按钮盒与 3SE5 行程开关的按钮盒相同（模块化结构）。
P_NSC0_XX_00545

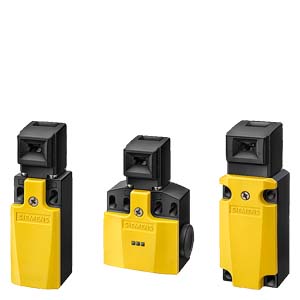

头部用于单独按钮头的 3SE5 安全开关
设计
按钮盒规格
3SE5 安全开关有 4 种不同按钮盒规格可供选择：
- 根据 EN 50047，塑料按钮盒，31 mm 宽，IP65，1 个电缆进线口
- 金属按钮盒，符合 EN 50047，31 mm 宽，IP66/IP67，1 个进线口
- 金属和金属按钮盒，符合 EN 50041，40 mm 宽，IP66/IP67，1 个进线口
- 塑料按钮盒，宽 50 mm，防护等级 IP66/IP67，2 个进线口
- 金属按钮盒，56 mm 宽，IP66/IP67，3 个电缆引入装置
3SE2 系列中也提供了根据一般市场要求以这种形式开发的安全开关：
- 非标准塑料按钮盒，按钮盒宽度 52 mm，IP67
按钮盒型号
针对 3SE5 系列按钮盒，可选择各种基本型号：
- 提供有设计为缓动触点的二极或三极触点块
- 可选 LED 状态显示
- 通过安装的 4 针或 5 针 M12 装置接头，也可连接到现场装置，如 SIMATIC ET 200（作为自组装式附件提供，可用于宽按钮盒）
- 带 6 针设备接头 + PE，安装于金属按钮盒上
- 同样，接口和 LED 显示屏的组合也是如此
- AS-Interface 型带适合所有按钮盒设计的集成式 ASIsafe 电子组件，请参见 机械安全开关 AS-Interface SIRIUS 3SF1。
关于基本型开关的说明，请参见 “SIRIUS 3SE5 机械行程开关”。
运行
按钮头在供货范围之内。从四个方向操纵时，它可按 4 × 90° 进行调节。这些开关也可从上面接近。
具有特殊按钮盒的 3SE2243 和 3SE2257 开关的按钮头头部不能更换。这些开关可从两侧和上面接触到。
按钮头不在安全开关的供货范围内，必须从不同产品中单独订购以满足应用要求。请参见 “附件”。
按钮头经过编码。可以简单地用手或辅助设备来分断。
半径按钮头
带半径按钮头的安全开关尤其适用于可旋转的保护装置。通过可移动的执行键可接近很小的半径。避免了因接近不精确而造成的开关和按钮头损坏。
锁定装置
一个用于安装最多 8 个挂锁的高级钢锁插件可用于提供更高的安全性。请参见 “附件”。
P_NSC0_XX_00558
闭锁插件，带挂锁
防尘
在粉尘量较大的环境中使用时，可使用提供的橡胶帽为按钮头的入口提供保护以防止粉尘进入，请参见 “附件”。
接触可靠性
触点块可以确保极高的触点可靠性。甚至在分断较低电压和电流时，也是如此。
强制打开（→）
开关的常闭触点通过正向驱动柱塞机构可靠地打开。这也称为“强制打开”。
CHN_20147.XML
在因为安全原因必须监测门、盖板或防护格栅位置的地方，应当使用带单独按钮头的安全开关。
有关防护门监控应用的更多信息，请参见 宣传单。
这种安全开关仅能使用匹配编码的按钮头。可以简单地用手或辅助设备来分断。
设备具有不同的按钮盒型号以适应特定的外部条件。不锈钢按钮头适合在极端环境条件下（如 -40 °C）使用。借助适于特殊用途的最佳触点排，可以执行不同的控制任务。按钮盒的尺寸和固定点符合 EN 50041 或 EN 50047 标准。
这些部件适合于在任何气候条件下使用。
标准
开关符合标准 IEC 60947‑5‑1（机电控制装置）。
使用模塑的螺钉压盖，模塑按钮盒所采取的“完全绝缘”保护措施可以得到保证。
安全行程开关
对于根据 IEC 60204-1 的控制，这些装置可以用作安全行程开关。它们符合 ISO 14119。通过 TÜV 认证。为了保证行程开关不受位置变化的影响，在安装过程中必须使用正向驱动技术。
应用示例
G_IC01_XX_00847
使用 SIMATIC S7-1500 故障安全控制器，通过两个 3SE5 行程开关监控防护门，防护等级最高 SIL 3/PL e
有关此应用示例的详细说明，请参见 https://support.industry.siemens.com/cs/ww/en/view/21331363.
安全回路
标准 IEC 60947-5-1 要求常闭触点能够强制打开。亦即，为了保证人员安全，它们明确规定，机器的所有电气设备都应具有肯定断开型常闭触点，并且需按照 IEC 60947-5-1 用符号 (→) 进行标记。
如果选择并正确安装了相应 ASIsafe 故障安全分析单元（如 ASIsafe、SIMATIC 或 SINUMERIK 产品系列 3SK 安全继电器或匹配单元），(→) 则可通过带单独按钮头的安全开关，实现安全等级 SIL 2 (IEC 62061/IEC 61508) 或 PL d (ISO 13849‑1)。
使用第二个 3SE5 安全开关(→)，可实现 SIL 3 / PL e。
安全功能评估
TIA 选型工具中的安全分析功能
可直接在 TIA 选型工具中快速、轻松地进行符合标准 IEC 62061 和 ISO 13849-1 的安全评估。除了快速安全地计算机器安全功能（从系统结构的定义到组件的选择），这还可以在所有项目阶段进行共享数据管理。通过 TIA 选型工具中的“安全评估”，进行机械和设备数字化设计的下一步。
此外，成熟的安全评估工具的功能仍然可用。逐步确定实现的安全完整性 (SIL/PL)。您将收到符合标准的报告，可以做为安全依据，集成到技术文档中。
有关详细信息，请参见 www.siemens.com/safety-evaluation-tool。
